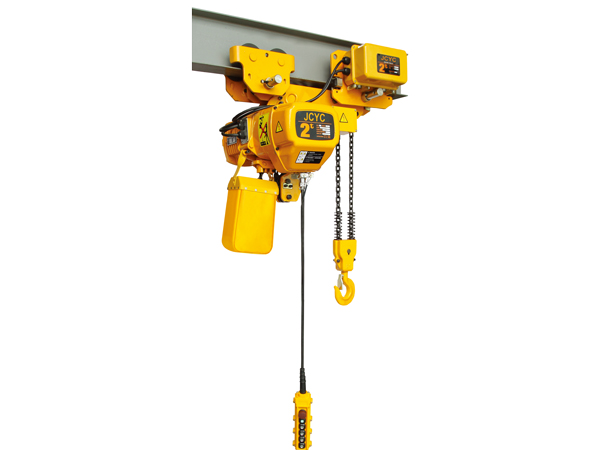

HSY低凈空環鏈電動葫蘆是超低型環鏈電動葫蘆,主要用于作業空間狹窄有限的場合,此規格有單鏈和雙鏈兩種。低凈空電動葫蘆在縮短機體與橫梁軌道間距離上具有獨特的結構。
低凈空環鏈電動葫蘆
低凈空環鏈電動葫蘆適用于廠房高度較低又對提升高度有嚴格要求的工作場所使用,尤其適用于臨時搭建的廠房內或者在其內需要擴大有效起升空間的場所。低凈空環鏈電動葫蘆由2個跑車以及一個電動主機組合而成。
低凈空環鏈電動葫蘆是針對于低矮廠房專門設計的提升工具,相對于普通的電動葫蘆來說,它擁有超低的凈空尺寸,上下吊鉤的距離要比普通的電動葫蘆低,且吊鉤可升至軌道下方,縮短了機體與橫梁軌道之間的距離,極大地提高起升高度,因此它適合用于低矮廠房等對起升高度有嚴格要求的工作場合使用。
型號 | 起重量T | 起升速度m/min | 起升電機 | 執行電機 | ||||||||||
起升電機功率kw | 轉速r/min | 相數 | 電壓V | 頻率Hz/s | 執行電機功率Kw | 轉速r/min | 執行電動機m/min | 相數 | 電壓V | 頻率Hz/s | 工字鋼范圍mm | |||
01-01L | 1 | 6.8 | 1.5 | 1440 | 3 | 220-440 | 50 | 0.4 | ### | ### | 3 | 220-440 | 50 | 58-153 |
1.5-01L | 1.5 | 8.8 | 3 | 82-178 | ||||||||||
02-01L | 2 | 6.6 | 3 | 82-178 | ||||||||||
02-02L | 2 | 3.4 | 1.5 | 82-178 | ||||||||||
2.5-01L | 2.5 | 5.6 | 3 | 0.8 | 100-178 | |||||||||
03-01L | 3 | 5.6 | 3 | 100-178 | ||||||||||
03-02L | 3 | 4.4 | 3 | 100-178 | ||||||||||
05-02L | 5 | 2.8 | 3 | 100-178 |

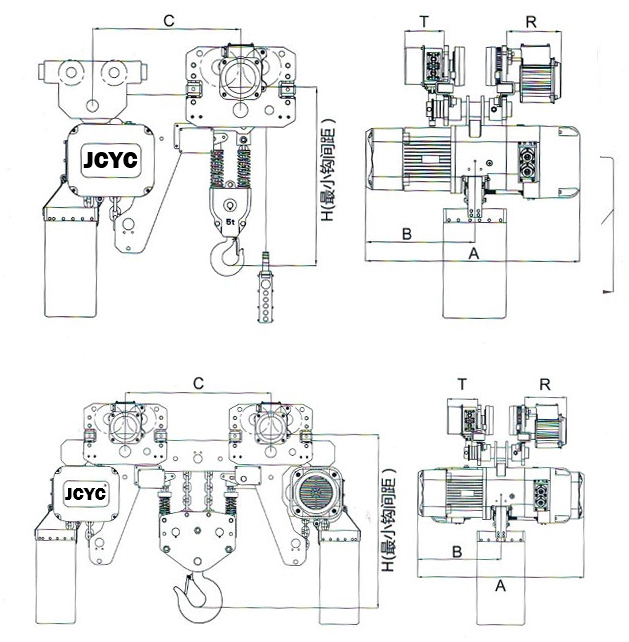

型號 | 起重量Ton | 單位mm | |||||||||||||
H | A | B | K | L | M | N | I | J | P | Q | R | T | 鏈條 | ||
01-01L | 1 | 480 | 520 | 260 | φ42 | 32 | 56 | 24 | φ31 | φ31 | 630 | 445 | 142 | 231 | φ7.1 |
1.5-01L | 1.5 | 570 | 615 | 295 | φ49 | 40 | 66 | 30 | φ36 | φ36 | 720 | 505 | φ10.0 | ||
02-01L | 2 | 570 | 615 | 295 | 40 | 66 | 30 | φ36 | φ36 | 720 | 505 | φ10.0 | |||
02-02L | 2 | 535 | 520 | 260 | 40 | 56 | 30 | φ36 | φ36 | 665 | 444.5 | φ7.1 | |||
2.5-01L | 2.5 | 640 | 615 | 295 | φ59 | 48 | 73 | 35 | φ43 | φ43 | 775 | 526 | φ11.2 | ||
03-01L | 3 | 640 | 615 | 295 | 48 | 73 | 35 | φ43 | φ43 | 775 | 526 | φ11.2 | |||
03-02L | 3 | 685 | 615 | 295 | 48 | 66 | 35 | φ43 | φ43 | 750 | 503 | φ10.5 | |||
05-02L | 5 | 740 | 615 | 295 | φ60 | 48 | 73 | 43 | φ43 | φ54 | 825 | 541 | φ11.2 |
備注:山燕起重產品嚴格按國家3包執行,產品質量由中國人民保險公司(PICC)承保,請放心使用。
山燕起重產品嚴格按國家3包執行,產品質量由中國人民保險公司(PICC)承保,請放心使用
以上參數為常規型號,另公司可根據您的需求量身定制。
